一,概述
在水泥生產過程中,最重要的工藝環節是水泥熟料的煅燒,回轉窯是該環節的核心,它的運轉情況直接關系到熟料的產、質量和原、燃料消耗。溫度過高、熱振蕩過大會損壞回轉窯的窯襯,嚴重時將殃及窯胴體?;剞D(zhuǎn)窯生產過程中決定窯能否優質、高產、低消耗地生產熟料和安全運轉的關鍵因素是窯襯,在窯運轉過程中,及時了解窯內狀況,及時采取相應的措施,防止窯襯及窯胴體被損壞是回轉窯經濟運行的重要保證。
窯胴體表面溫度經處理分析后能客觀及時地反映窯內狀況。通過監測窯胴體溫度及時掌握胴體表面溫度分布及其變化,可以幫助操作人員了解窯內狀況,有效地改善回轉窯的操作,防止窯襯及窯胴體被損壞,非常明顯地提高經濟效益。
目前國內外水泥回轉窯都廣泛采用紅外測溫的方式對窯胴體表面的溫度進行監測,進而監視和控制窯內窯皮的分布,以防止窯內溫度過高和熱震蕩過大對窯胴體和耐火磚帶來的巨大損害。燕娜電子多年來一直致力于窯胴體溫度計算機實時監測系統的研制與開發,先后推出標準型、快速型、高速型等系列產品。該產品通過對窯胴體被測范圍內每一點溫度的精確測量,利用計算機進行輔助分析和處理,并以圖文并茂的形式在顯示器上給出窯內窯皮和溫度的動態變化情況,實時多角度的向操作人員提供控制回轉窯的準確而可靠的信息。

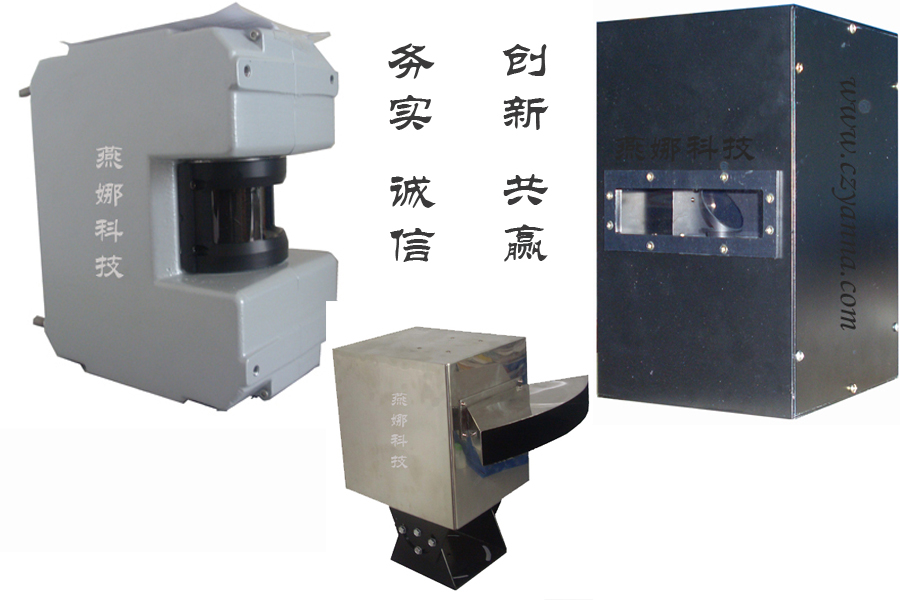

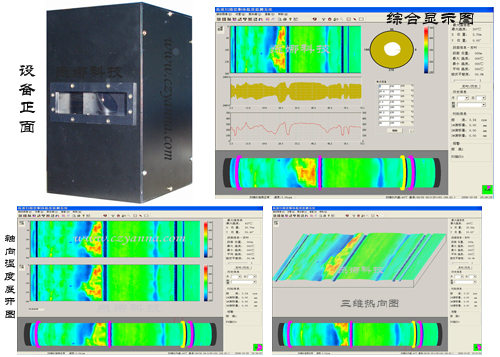

窯胴體溫度計算機實時監測系統,其關鍵設備采用美國RAYTEK公司生產的MP50HR型原裝進口掃描儀或美國JUDSON公司生產J15TE型光機式高速紅外測溫探測器。我公司在充分消化其技術的基礎上結合國內已有的成熟技術,并廣泛吸收國外同類系統的眾多特點而成功開發的新一代高性能窯胴體溫度監測與實時分析系統。該系統在回轉窯轉動一周時間內可對窯胴體表面溫度進行精確的定位檢測和實時圖像分析。通過系統提供出豐富的分析畫面,操作人員可以及時而全面地掌握窯胴體表面溫度的分布以及由窯胴體溫度所攜帶的大量有關窯內窯皮和窯襯的信息,這些重要的信息對于回轉窯操作人員改善窯的操作,防止窯襯和窯胴體損壞提供了準確而可靠的操作依據。
二,系統型號及技術參數
(1)YND-TS-I型窯胴體溫度計算機實時監測系統
YND-TS-I型窯胴體溫度計算機實時監測系統是采用美國RAYTEK公司MP150HR型紅外測溫掃描儀集成的系統設備。系統主要技術參數如下:
掃描方式 高速線掃描 掃描角度 90°
掃描范圍 全窯 測溫范圍 100℃~
溫度分辨率 ≤l℃ 測溫精度 ±2或(1%×T)℃
掃描頻率 150線/秒 線響應時間 5ms
掃描點數 1024點/線 工作溫度 -30℃~+
空間分辨率 靶面尺寸(按
圓點測量0.8mrad 探測紅窯點的直徑:4~
溫度測量1.6mrad 測量紅窯點的直徑:10~
掃描周期 窯轉l周 系統MTBF 50,000h
(2)YND-TS-II型窯胴體溫度計算機實時監測系統
YND-TS-II型窯胴體溫度計算機實時監測系統是采用美國JUDSON公司生產J15TE型,光機式高速紅外測溫探測器集成的系統設備,系統主要技術參數如下:
掃描方式 高速線掃描 掃描角度 ≤100°
掃描范圍 全窯 測溫范圍 100℃~
溫度分辨率 ≤l℃ 測溫精度 ±2或(1%×T)℃
掃描頻率 25線/秒 線響應時間 12.5ms
掃描點數 1250點/線 工作溫度 -30℃~+
空間分辨率 靶面尺寸(按
圓點測量0.8mrad 探測紅窯點的直徑:4~
溫度測量1.6mrad 測量紅窯點的直徑:10~20cm
掃描周期 窯轉l周 系統MTBF 50,000h
另可根據用戶需求選擇各種類型胴體掃描系統,具體可以和本公司銷售人員聯系!
